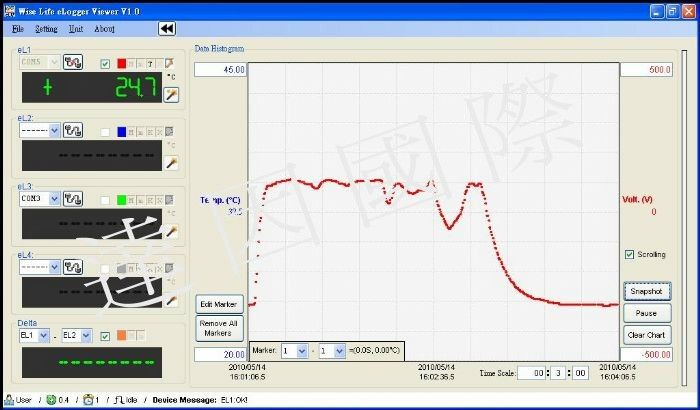

IRt/c系列有適用的軟體 ? 可同時記錄2組的溫度值 ?
http://www.umarket.com.tw/ugC_ShowroomItem_Detail.asp?hidShowID=405
可同時監測(記錄)4組紅外溫度 ,excel報表 / 圖型分析 / 警報設定..

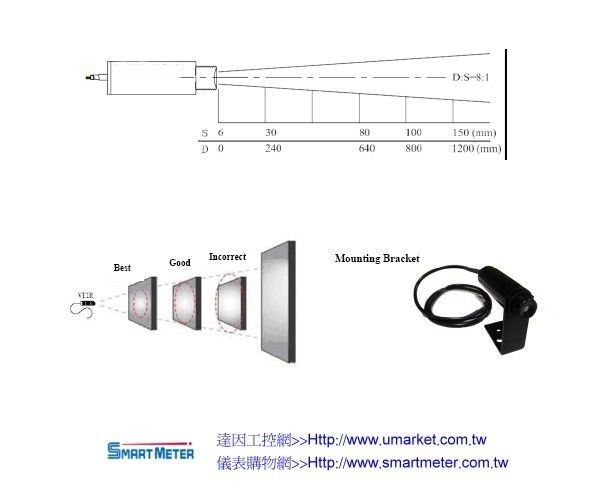

"紅外線溫度計"規格中何謂DS比?
D=Distance=量測距離
S=Spotsize=量測面積
同樣的距離DS比"高"可量測到"較小"的面積
例:D:S=10:1量測距離=1M=1000mm,1000mm/10=φ100mm
D:S=100:1量測距離=1M=1000mm,1000mm/100=φ10mm
選擇適當的DS比的紅外線溫度計與量測的溫度準確性有很大的影響,參考上圖:
紅外線原理?
所有的物質凡所處溫度高於絕對溫度零度(0K)以上,物體皆會因內部分子振動而有強弱不等之熱幅射。由於熱產生幅射,以感測器接收幅射,再配上來源輻射之平面座標所對應感應器之相對位置上即成所謂的紅外線儀器(設備)

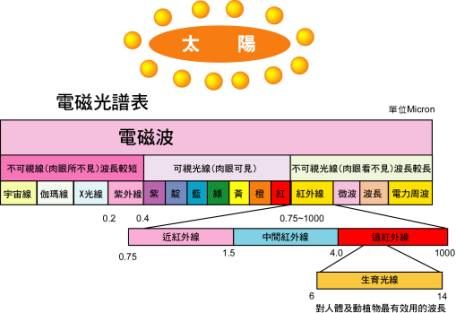

紅外線
1800年時 William Herschel測量太陽光線經稜鏡折射後各處所產生的熱 卻發現在紅光外的邊緣區域的溫度計竟然發生最多的改變。於是他認為有人眼所看不見的『光』稱為紅外線。 紅外線的頻率從300GHz到385THz(780nm)。
物質當加溫時皆會輻射出紅外線,包含人體(約起於300nm到最多於10000nm)或動物體溫的溫度。 紅外線可穿透鏡片或雲層。底片也會對紅外線感應, 因此是很好的探測工具(間諜衛星)。 紅外線被用於追蹤熱源、夜間警衛與軍事行動探測或各種遙控器等。(轟炸行動通常在夜間,雖然人眼無法直間看見物體,但紅外線卻可看得清清楚楚)。
通常指波長從 780nm 到 390nm 的電磁波。
人眼睛可看見的範圍 可廣至 312nm - 1050 nm。只是『能見度』越來越差而已,且過度的照射 容易對眼睛造成傷害。 人眼對於『白光』的感覺應該是源自於對於太陽光的感受。
只要光線含有與太陽光類似比例的不同頻率光線,便都會產生『白光』的感覺。 並不存在單獨頻率的『白光』。
656nm的紅光 + 492nm的青綠色cyan光 加起來被可有『白光』的感覺。 人眼睛並無法區分由不同頻率分佈所形成的同一色光。
(耳朵則可以分辨不同音色) 單獨508THz的光感覺是黃光,
可是 507THz+ 509THz合起來的光對於人眼睛感受會相同。 除非以光學儀器否則人眼分不出是否看到單頻的光線。 顏色並非光本身的特性,而是該頻率的光與視神經與腦海共同形成的感覺。因此對於『黃光』更精確的說法是『看起來黃色的光』。
下表眼睛對於可見光所對應感覺的約略波段範圍。
顏色
頻率範圍(THz)
真空中波長(nm)
紅
384-482
622-780
橘
482-503
597-622
黃
503-520
577-597
綠
520-610
492-577
藍
610-659
455-492
紫
659-769
390-455
如何選擇紅外線溫度計?
溫度範圍
一般應用 : 0 ~220℃ (TN1/TN2 series)
例:食品安全(例:HACCP標準) .倉儲溫度調節,個人保健(例:耳溫槍).
動(寵)物環境溫度.模型飛機引擎.烤漆塗裝…
工業應用 : 0 ~500℃ / 0~1400℃/ 600~3000℃(TN3/TN4 series)
例 溫度量測--- 監控+記錄 --- 熱影像
應用條件
例:量測的最小面積?最近距離?環境干擾?皆是選擇機型重要參考依據
誤差如何修正?
http://www.dailymotion.com/relevance/search/IR425/video/x8qq6t_ir425_tech
因外在的干擾 (折射.紫外線.水蒸氣…) 或周邊溫度的影響,任
何物體不可能“完全放射(吸收) 100 %的能量”;部分能量會散失
例:ε= 0.8 既為20%能量散失 ,故進行ε(放設率)調整修正溫度>>參考影片展示
紅外線(IR)如何校正?
標準黑体爐 如:M305
標準放射溫度計 如: M190
將有誤差的紅外線予以比較校正
紅外線與熱電偶之比較?
反應快,重覆使用率高,固定或移動監控應用廣,溫度偏差時補正容易
什麼是”紅外線型熱電偶”?
http://www.umarket.com.tw/ugC_ShowroomItem_Detail.asp?hidKindID=1&hidTypeID=3&hidCatID=&hidShowID=208

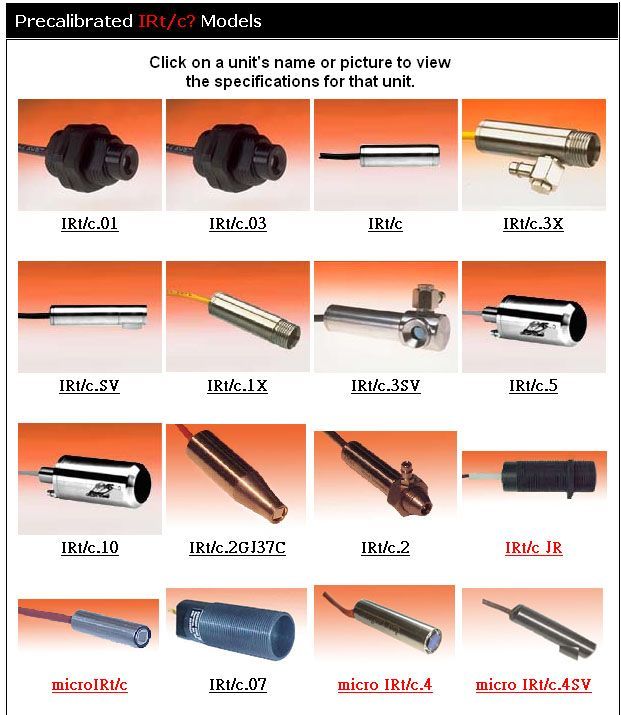

即非接觸量測,熱電偶輸出之感應器 ; 現有 K.J.T.R 及.Ir TC series可供選擇
優點為何?價格很高嗎?
不需外接電源;不需增加接線;不需改變熱電偶使用習慣即可實現非接觸監控 ; 是一般固定式紅外線1/4~1/5的價格
提供紅外線監視.測溫.控制的應用例?
請參考產品應用區
