紅外線原理? |
| |
| 所有的物質凡所處溫度高於絕對溫度零度(0K)以上，物體皆會因內部分子振動而有強弱不等之熱幅射。由於熱產生幅射，以感測器接收幅射，再配上來源輻射之平面座標所對應感應器之相對位置上即成所謂的紅外線儀器(設備) |
|
|

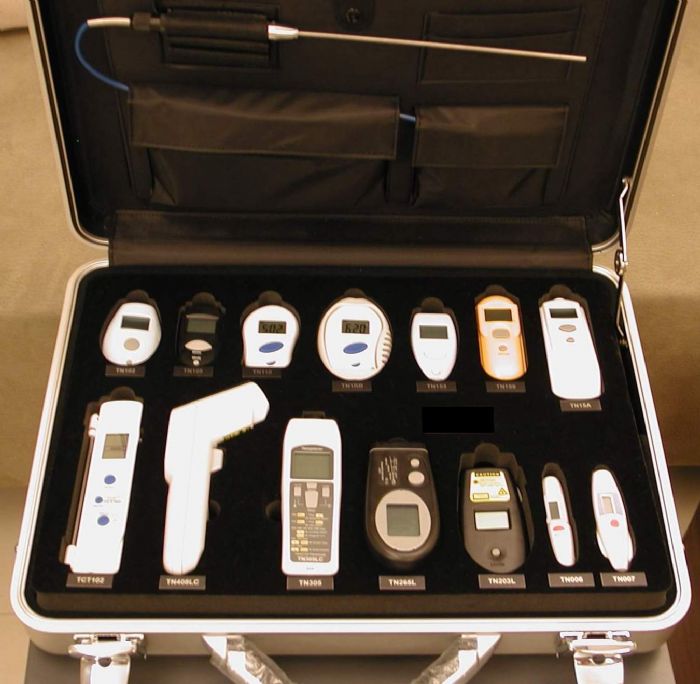

如何選擇紅外線溫度計? |
| |
 |
溫度範圍
一般應用 : 0 ~220℃ (TN1/TN2 series)
例:食品安全(例:HACCP標準) .倉儲溫度調節,個人保健(例:耳溫槍).
動(寵)物環境溫度.模型飛機引擎.烤漆塗裝…
工業應用 : 0 ~500℃ / 0~1400℃/ 600~3000℃(TN3/TN4 series)
例 溫度量測--- 監控+記錄 --- 熱影像
應用條件
例:量測的最小面積?最近距離?環境干擾?皆是選擇機型重要參考依據
|
|
|
誤差如何修正? |
| |
 |
因外在的干擾 (折射.紫外線.水蒸氣…) 或周邊溫度的影響,任
何物體不可能“完全放射(吸收) 100 %的能量”;部分能量會散失
例:ε= 0.8 既為20%能量散失 ,故進行ε(放設率)調整修正溫度 |
|
|
紅外線(IR)如何校正? |
| |
標準黑体爐 如:M305
標準放射溫度計 如: M190
將有誤差的紅外線予以比較校正
|
|
|
紅外線與熱電偶之比較? |
| |
| 反應快,重覆使用率高,固定或移動監控應用廣,溫度偏差時補正容易 |
|
|
什麼是”紅外線型熱電偶”? |
| |
|
|
優點為何?價格很高嗎? |
| |
| 不需外接電源;不需增加接線;不需改變熱電偶使用習慣即可實現非接觸監控 ; 是一般固定式紅外線1/4~1/5的價格 |
|
|

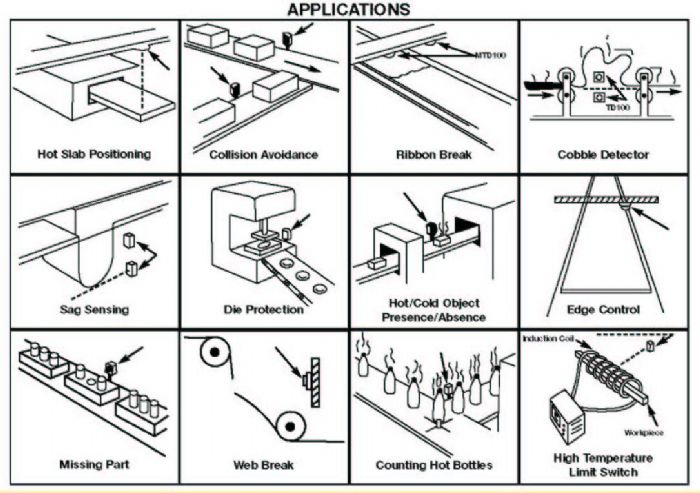

提供紅外線監視.測溫.控制的應用例? |
| |
|
|
何謂熱影像原理?應用實例? |
| |
紅外線熱影像儀器係運用光電技術，以偵測物體熱幅射之特定紅外線波段訊號，可將該訊號轉換成可供人類視覺辨視之影像圖形，並可進一步計算出溫度值。這種技術讓人類可以超越視覺障礙，「看得到」物體表面之溫度分佈情形。
物體表面溫度若超過絕對零度(0K)即會輻射出電磁波，隨著溫度的不同，其所輻射電磁波之強度與波長分布特性亦隨之改變，波長約略介於0.75μm到1000μm間之電磁波概稱為「紅外線」，而人類視覺可查覺之「可見光」則約略介於0.4μm到0.75μm之間。紅外線在地球表面傳送時，會受到大氣組成物質( 特別是H2O、CO2、CH4 、N2O、O3等)的吸收，使強度明顯下降，僅在3μ~5μm(短波)及8~12μm(長波)間的兩個波段有較好之穿透率(Transmission)，此即俗稱之大氣窗(Atmospheric window)，大部份的紅外線熱影像儀器即針對此二波段電磁波進行偵測， 以計算並顯示物體的表面溫度分佈。此外，由於紅外線對極大部份之固體及液體物質的穿透能力極差，因此紅外線熱影像儀器的偵測方式是以量測表面物體輻射的紅外線能量為主。
熱影像應用在較大面積的熱分佈.量測;
紅外光線熱影像儀接收物體所發射出的熱輻射，熱幅射的強弱與頻率決定成像品質好壞 ; 在熱影像之應用，由於所用到的波長僅3-5μm及8-12μm二波段，故將收集3-5μm紅外線波段之熱影像儀，稱為中波段紅外線熱影像儀；而接收8-12μm之熱影像儀，稱為長波段紅外線熱像儀。不論分法為何，以紅外線為工作光源所製成的儀器目前已被廣泛應用在廠區工業安全監控技術上。
可應用於-
*工業安全\設備維修預知保養- 例如:鍋爐(窯)壁面 /馬達運轉異常發熱監視
*非破壞性檢測 -例:IC、電子元件異常發熱檢測
*研究開發-例:金屬熔接研究/觀測地表海洋表面的溫度分析/動、植物生態的溫度研究
*醫療診斷-例:局部發炎 ,血液循環障礙
*監視保全- 例:火災監視\火山活動觀測 |
|
|
紅外線原理可用以測量其他的數據嗎? |
| |
| 可以,常見之應用包括量測：氣體. 濃度. 水份..等分析 |
|
|
