| 產品名稱： |
高溫真空爐紅外監測系統(雙色型)

|
|
| 產品型號： |
Smart-OI-T6II2*E-1 |
| 點閱次數： |
2110 次 |
|
|
| 影片展示： |
|
| 說明： |
OI-T6Ⅱ2*E-1系列雙色紅外測溫儀可廣泛應用於鋼鐵冶金行業（線棒材、熱軋板、鍛造），工業窯爐，單晶矽和多晶矽生產，感應加熱，金屬熱處理，精密鑄造等多種工業場合的溫度測量。尤其適用於需要遠距離測量小目標、發射率變化的材料、環境惡劣以及有強烈衰減場合的精確溫度的測量。

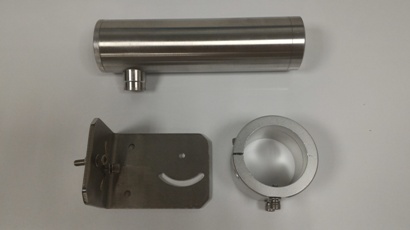

OI-T6Ⅱ2*E-1系列雙色測溫儀具有堅固的外形，採用不銹鋼機芯，標配可調安裝支架，可選配不銹鋼防護套（帶吹掃和冷卻功能），密封部件採用耐高溫橡膠，防護等級IP65，適用於惡劣環境的工業場合。
OI-T6Ⅱ2*E-1系列雙色測溫儀對於檢測目標在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境，即使檢測信號衰減95%，也不會對測溫結果有任何影響。
測溫儀軟硬體設計，適用于一百萬倍信號動態範圍的處理，測溫段多，寬量程，多種距離係數，多種鐳射控制方式，多種信號處理，多種輸出模式可選，單雙色測溫模式可切換，雙色信號允許衰減的百分比可調，鏡頭可調焦，LED瞄準光源指示實際測量面積等特點，可以滿足使用者對儀器智慧化，高精度，高解析度，高重複性，高可靠性等全方位要求。
|
| 特色： |
•測溫範圍覆蓋350℃∼2500℃
•測溫精度可達0.5%，重複精度為2℃
•回應時間5ms∼99.99s可調
•部分產品解析度達0.1℃
•採用可調焦鏡頭，測量距離0.35m至無窮遠
•高亮度綠色LED瞄準光源，清晰顯示測量位置和實際測量面積的
大小
•對探測器採用PID恒溫控制，消除環境溫度對測量的影響
•兼具雙色和單色測溫功能

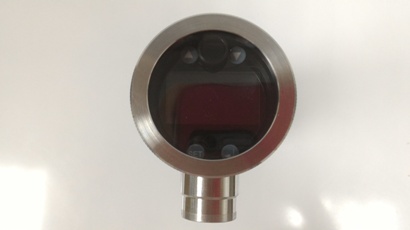

•採用工業級OLED屏為顯示介面，人機界面友好
•豐富的外設介面：2路獨立的模擬量輸出、2路報警輸出、
1路電平輸出以及1路RS485通訊介面。
•軟硬體看門狗，硬體EMI濾波等設計提高系統穩定性
•可抗2500VDC脈衝群干擾
•最多支援26台測溫儀匯流排級聯，通過PC實現網路化控制
雙色傳感器使用兩個具有不同波長的傳感器，儘管在有障礙物或高濃度煙霧、灰塵等惡劣環境條件下或是鏡頭堆滿異物時仍能準確測量。 |
| 規格： |
|
型號
|
OI-T6Ⅱ2*E-1 （*表示測溫範圍代碼）
|
|
溫度段代碼
|
6016
|
7018
|
8025
|
3514
|
4020
|
|
測溫範圍
|
600℃~1600℃
|
700℃~1800℃
|
800℃~2500℃
|
350℃~1400℃
|
400℃~2000℃
|
|
探測器
|
Si/Si（疊層矽）
|
InGaAs/InGaAs（疊層銦鎵砷）
|
|
工作波長
|
波長1：（0.7∼1.08）μm
波長 2：1.08μm
|
波長1：（0.9∼1.7）μm
波長2：1.7μm
|
|
主要應用
|
熱軋、線棒材、半導體、金屬鍛造、鑄造、
感應加熱、溶化的玻璃、水泥窯、真空爐
|
熱軋、線棒材、有色金屬加工、
感應加熱、鍍鋅線、工業微波爐
|
|
距離係數
|
60：1
|
100：1
|
100：1或200：1
|
60：1
|
100：1
|
|
測量距離
|
0.35m至無窮遠可調
|
|
測量精度
|
±0.5%tm℃（tm為測溫範圍上限值）
|
|
解析度
|
0.1℃
|
1℃
|
|
重複精度
|
±2℃
|
|
單色係數
|
0.100∼1.000，步距0.001可調。
|
|
雙色係數
|
0.850∼1.150，步距0.001可調。
|
|
回應時間
|
最快5ms，可以調節
|
|
信號處理
|
峰值、穀值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能
|
|
輸出
|
解析度0.1℃，模擬量16bit輸出（4mA∼20mA，0mA∼20mA，0V∼5V，0V∼10V可選），
電流環輸出最大負載600Ω，電壓輸出允許電流10mA
|
|
解析度1℃，模擬量12bit輸出4mA∼20mA，最大負載600Ω
|
|
報警輸出：上限、下限報警輸出，光耦繼電器（導通電阻≤25Ω，帶150mA限流保護，最大電壓AC250V或DC300V）
|
|
PNP電平輸出（輸出電流100mA，帶超載保護）
|
|
RS485輸出，可實現參數修改，資料記錄和查詢等功能
|
|
顯示方式
|
採用工業級自發光OLED顯示幕
|
|
供電電源
|
DC（20∼30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA）
內置EMI濾波器，可抗2500VDC脈衝群的干擾。
|
|
預熱時間
|
內置恒溫加熱器，通電10min後測溫
|
|
瞄準方式
|
內置可見高亮度綠鐳射或目鏡瞄準
|
|
介面
|

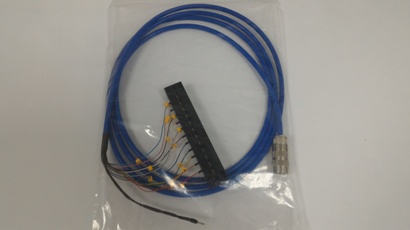

採用binder密封插頭和12芯高溫遮罩電纜（長度2.5m）
|
|
使用環境
|
不帶水冷：-30℃∼+55℃，吹掃壓力為0.1MPa，流量為6L/ min
帶水冷：-30℃∼+120℃，冷卻水壓力為0.2MPa，流量為2L/min
|
|
防護等級
|
IP65
|
|
| 應用： |
單色模式適用場合
被測物測量面積較大（完全能夠充滿目標視場）、表面較平整（不彎曲）、與測量方向小於30度、被測物體表面理化狀態穩定(非處於氧化、氣化、液化過程之中) 、測量通道少灰塵和沒有阻擋與衰減等場合下物體溫度的測量。
雙色模式適用場合
尤其適用於測量小目標，測量現場多灰塵、水汽和霧氣，測量距離遠近有變化，物體局部被遮擋等場合。雙色模式允許與測量方向小於45度。當背景溫度比被測溫度更高時，不適用於選擇雙色模式，應選擇單色模式。
主要應用
熱軋、線棒材、半導體、金屬鍛造、鑄造、感應加熱、溶化的玻璃、水泥窯、真空爐 |
