| 產品名稱： |
多功能三相電錶

|
|
| 產品型號： |
SNA-L70 |
| 點閱次數： |
675 次 |
|
|
| 說明： |
| • 4 DIN模塊緊湊型
• 全雙向四象限測量所有能量和功率
• 測量和顯示主電氣參數，進行成本效益的消耗分析
• 1或5A CT版本，用於直接連接6A或80A或羅氏線圈
• Rogowski模型的3個電流測量刻度
• 通過PT連接的可能性
• 通過RS-485端口的MODBUS RTU / ASCII通信 |
| 規格： |
電源 : 自供電模式：180÷285V AC，50/60 Hz的; 輔助電源（AUX）型號：85÷265V AC，50/60赫茲
能量消耗 : 自供電模式：3,5 VA÷1 W的每個階段; 輔助電源（AUX）型號：1,6 VA÷1瓦
輸出 : 數字：無源光電隔離; 自供電的型號：250 VAC / DC - 100毫安; 輔助電源（AUX）型號：27 VDC - 27毫安
顯示 : 背光LCD，3行，4位數字+符號
輸入 : 電壓範圍：自供電模式：3×÷三百十分之一百八十〇3×四百九十五分之二百八十五VAC; 輔助電源（AUX）型號：3×÷10/17 3×四百九十五分之二百八十五VAC; 當前：6A（SNA-L70-111），80A（SNA-L70-211），3個可選擇的秤500/4000 / 20000A，羅氏線圈（SNA-L70-RGW）; 數字：對於DMD同步活躍光電隔離，電壓範圍：80÷276 VAC
通訊接口 : RS-485光電隔離，MODBUS RTU / ASCII
準確性 : 電壓：±10％FS 0.2％讀數... FS系列; 電流：±5％FS 0.4％讀數... FS系列; 功率：±0.5％讀數±0.1％FS（PF = 1）; 頻率：±0.1％讀數±1位45 ... 65 Hz範圍內; 有功電能：1級，根據IEC / EN 62053-21; 無功電能：2級，根據IEC / EN 62053-23
工作溫度 : -25°C÷+ 55°C
儲存溫度 : -25°C÷+ 75°C
案件 : DIN TS-35安裝
錶殼尺寸 : 72×90點¯x65毫米
防護等級 : IP 51（正面部分），IP 20（終端）
重量 : 最大。436克
相對濕度 : 80％最大，無冷凝 |
| 應用： |
| 能量監測和控制

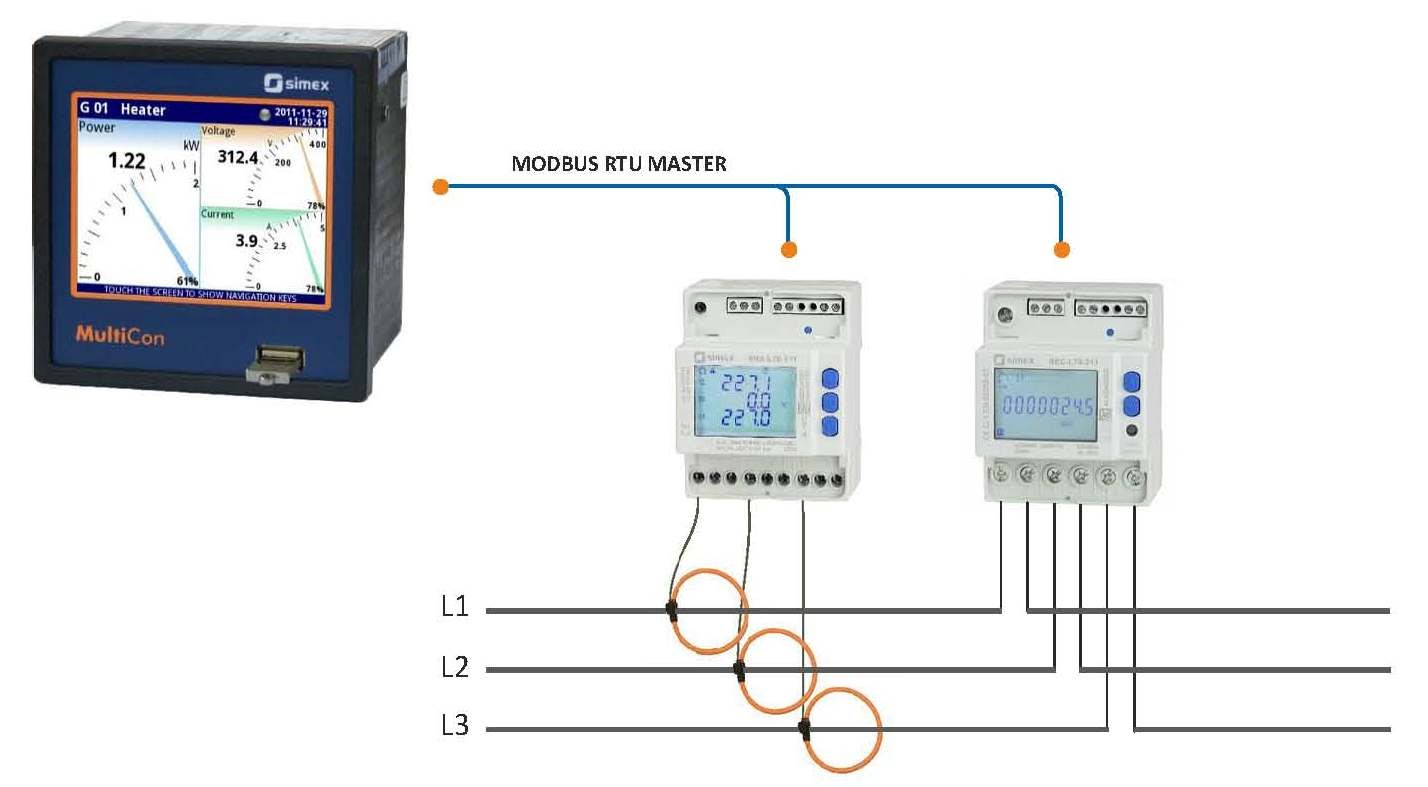

電能測量是自動化過程的關鍵問題。 對於其中一些，估計電力消耗是非常重要的。通過我們提供的計數器和電網分析儀，並使用一系列實現的數學函數，MultiCon是一個完美的診斷工具。它容易地計算平衡和當前能量消耗，以及提供關於公共參數的信息，從電壓，強度，三相的強度的總和，能量並且以相位和單獨諧波移位結束。根據應用類型和要求，您可以在兩個設備之間進行選擇，兩個設備都配有RS-485模塊，便於與MultiCon通信，能量計數器或網絡分析儀。
|
