接地電阻特殊應用

http://www.umarket.com.tw/ugC_ShowroomItem_Detail.asp?hidShowID=1631&t=%E9%89%A4%E5%BC%8F%E6%8E%A5%E5%9C%B0%E9%9B%BB%E9%9

測量接地電阻

中心站

在檢查中心站的接地時，需要三種不同的測量。

測試之前，定位中心站的 MGB (主接地棒)，確定現有接地系統的類型。如本頁所示，MGB 的接地線連接至：

MGN (多點接地中性線)或用戶引入線
地基
水管
結構或建築鋼材

首先，對 MGB 連接出的全部獨立接地進行無接地棒測試。目的是確保所有接地已連接，尤其是 MGN。注意，您測量的不是獨立電阻，而是所連接的環路電阻，這點非常重要。如圖 1 所示，連接 Fluke 1625 或 1623 以及感應鉗和測量鉗，電流鉗夾在每個連接上來測量 MGN、地基、水管和建築鋼材的環路電阻。

其次，對這個接地系統進行 3 極電位降法測試，按圖 2 所示連接至 MGB。為了能夠連接遠端地，許多電話公司利用不使用的電纜對拉出長達數英里。記錄測量值，並每年重複測量。

第三，利用 Fluke 1625 或 1623 的選擇性測試法，測量接地系統的獨立電阻。如圖 3 所示連接 Fluke 測試儀。測量 MGN 的電阻，該值為 MGB 某個分支的電阻。然後測量地基。該讀數為中心站地基的實際電阻值。現在，移至水管，然後重複測試，獲得建築鋼材的電阻。利用歐姆定律，很容易驗證這些測量結果的準確度。獨立分支的電阻，計算時，應等於整個系統的電阻(因為不可能測量所有接地元素，所以允許有合理誤差)。

這些測試方法提供了接地系統的獨立電阻及其實際行為，所以能夠最準確的測量中心站。儘管非常準確，但測量結果並不能說明系統作為一個網路時的行為如何，因為在發生電擊或故障電流時，所有一切均連接在一起。

為實現這點，您需要對獨立電阻進行更深入的一些測試

首先，對 MGB 的每個分支進行 3 極電位降測試，並記錄每一測量結果。再次使用歐姆定律，這些測量值應等於整個系統的電阻。從計算結果中，應看到與總 RE 值存在 20 % 至 30 % 的偏差。

最後，採用選擇性無接地棒法，測量 MGB 的不同分支的電阻。其工作原理與無接地棒法類似，但使用兩個獨立鉗子的方式不同。我們將感應電壓鉗夾在連接至 MGB 的電纜上，由於 MGB 連接至外來電源，與接地系統並聯，所以滿足條件。將測量鉗夾住連接至地基的接地電纜。當我們測量電阻時，這個就是地基加上 MGB 並聯通路的實際電阻。由於其歐姆值應非常低，所以對測量讀數應沒有實際影響。可對接地條的其它分支重複這一過程，例如水管和建築鋼材。

在利用無接地棒選擇性測量法測量 MGB 時，將感應電壓鉗夾住連接至水管的線路(因為銅水管的電阻非常低)，讀數則僅僅是 MGN 的電阻。

接地電阻應用

http://www.umarket.com.tw/ugC_ShowroomItem_Detail.asp?hidShowID=1631&t=%E9%89%A4%E5%BC%8F%E6%8E%A5%E5%9C%B0%E9%9B%BB%E9%9

什麼要接地，又為什麼需要測試？為什麼要接地？

接地不良不但會造成不必要的停工，而且還非常危險，增大設備故障的風險。如果沒有有效的接地系統，我們就會受到電擊的威脅，更別提儀器故障、諧波失真問題、功率因數問題，以及間歇性的難題。如果故障電流不能通過設計和維護適當的接地系統泄流向大地，它們將尋求其它出路，包括人員。以下組織提供關於接地安全領域的建議和/或標準：

OSHA (職業安全與健康局) »
NFPA (美國消防協會) »
ANSI/ISA (美國國家標準學會/美國儀器學會) »
TIA (電信行業協會) »
IEC (國際電子電機委員會) »
CENELEC (歐洲電子技術標準委員會) »
IEEE (電氣和電子工程師協會) »

然而，良好的接地不僅是為了安全，而且還用於預防工廠和設備的損壞。良好的接地系統將提高設備的可靠性，降低閃電或故障電流造成損壞的可能性。每年由於電氣火災給工廠造成的損失多達數十億。這還不包括相關的訴訟費用，以及人員和單位生產力的損失。
為什麼需要測試接地系統？

隨著時間的推移，高含水量、高鹽分和高溫度的腐蝕性土壤會腐蝕接地杆及其連接。所以，儘管接地系統在最初安裝時具有非常低的接地電阻值，如果接地杆被腐蝕，接地系統的電阻就會增大。

接地電阻測試儀，例如 Fluke 1623 和 1625，是不可或缺的排障工具，說明您保證系統正常工作。當出現令人沮喪的間歇性電氣故障時，故障可能與接地不良或電能品質低下有關。

這就是為什麼強烈建議每年對全部接地及接地連接進行檢查、作為預測性維護計畫一部分的原因。定期檢查期間，如果實測電阻升高超過 20 %，技術人員就應該調查問題原因，通過更換或向接地系統增加接地杆進行修正，降低電阻。

什麼是接地，它又有什麼作用？

美國國家電氣規範(NEC)的文獻 100 將接地定義為：“無論是人為還是意外形成的電路或設備與大地之間的導電連接，或者與作為地面的導體之間的連接”。在提及接地時，實際上是兩個不同的問題：接地和設備地。接地通常是從電路導體(通常為中性線)至插入大地的接地電機之間的專門連接。設備地確保合適接地結構內的設備正常工作。除兩個系統之間的連接外，這兩個接地系統之間要求保持獨立。這樣可防止電位差造成雷擊時的飛弧現象。接地的目的除了保護人員、工廠和設備安全外，還要為故障電流、雷擊、靜電放電、EMI 和 RFI 信號及干擾提供耗散通路。

什麼樣的接地電阻值屬於良好？

至於什麼情況才是接地良好，以及需要接地電阻為多少，存在許多爭議。理想情況下，接地電阻值應為零歐姆。
也沒有哪個標準接地電阻門限被所有機構認可。然而，NFPA 和 IEEE 推薦接地電阻值為 5.0 歐姆或更低。
NEC 規定“ 確保系統對地阻抗小於EC 250.56 中規定的 25 歐姆。在含有敏感性設備的設施內，應小於 0.5 歐姆或更小。”

電信行業往往採用 5.0 歐姆或更低作為其接地及壓焊的門限值。
接地電阻的目的是達到經濟上和可行性上能夠實現最小接地電阻值。

PT100Ω溫度對照表為何?

如何自我檢測「熱電偶」?「測溫抵抗體」故障?

「金屬保護管」製作型式?法蘭(Flange)規格?

熱電偶使用溫度上限及原理與特性?

熱電偶之原理:

若將二種不同的金屬線A與B互相連接成一個迴路，且在兩個接合點間給予溫度差，則在金屬線的兩端會產生熱電動勢E，這種因為溫度差所造成的熱電壓效應稱為席貝克（Seebeck）效應。而熱電動勢E的大小與金屬線AB之材料性質有關，並和兩端點溫度差互成比例的關係。一般在利用熱電偶量測溫度時，其產生的熱電動勢很小（約10μV左右），所以必須再加裝一放大器來放大電壓訊號。

熱電偶之特性:　

可量測之溫度範圍廣泛，且感測器大多已規格化
熱電偶的最高使用溫度與金屬線徑大小、材料有關
不必附加其他電源來驅動感測器
可藉由電路的設計獲得極佳之精確度

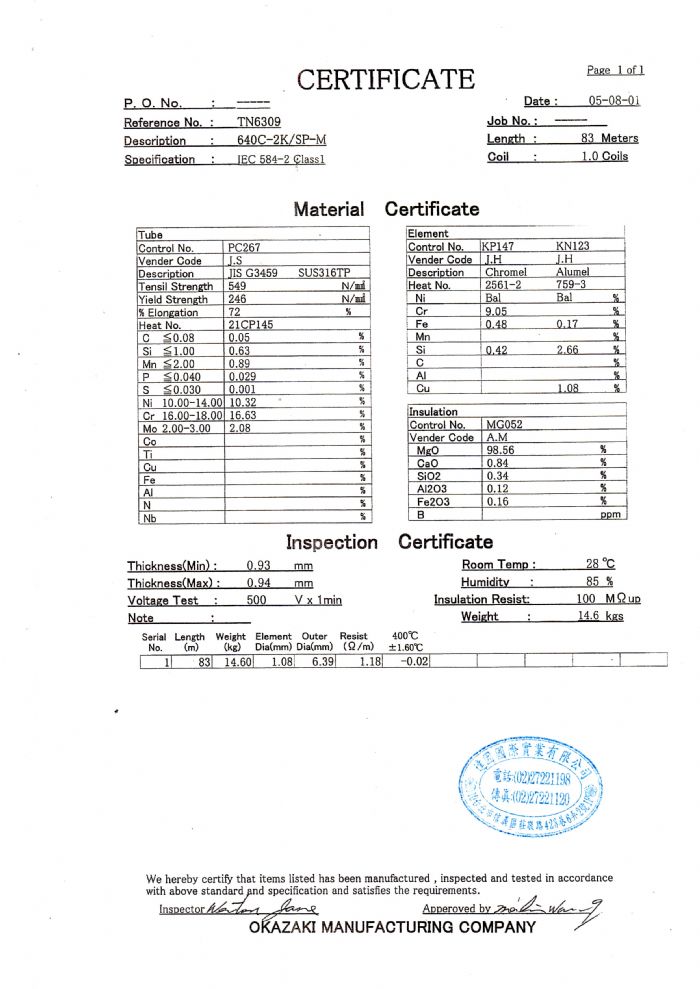

熱電偶之種類:

熱電偶記號		測定溫度範圍(℃)	熱電動勢(mV)	優點	缺點	材料
熱電偶記號		測定溫度範圍(℃)	熱電動勢(mV)	優點	缺點	+	-
高溫用	K	-200~1200	-5.89/-200℃ 48.8/1200℃	1.廣泛應用於工業 2.抗酸性佳具線性性質	1.不適用於CO及亞硫酸瓦斯中 2.在高溫還原性空氣中會劣化	鉻鎳	鋁、錳、矽等鎳合金
中溫用	E	-200~800	-8.82/-200℃ 61.02/800℃	1.具有最大之熱電動勢	1.不可耐於還原性空氣中使用 2.電氣電阻大	鉻鎳	鎳銅
中溫用	J	-200~350	-7.89/-200℃ 72.28/750℃	1.可耐於還原性空氣中使用	1.容易生鏽	鐵	鎳銅
低溫用	T	-200~350	-5.6/-200℃ 17.82/350℃	1.在弱酸性、還原性空氣中很安定	1.300℃以上銅會氧化	銅	鎳銅
超高溫用	B	500~1700	1.24/500℃ 12.4/1700℃	1.能耐於酸性空氣中	1.不可耐於還原性空氣中使用	銠白金	銠白金
	R	0~1600	0/0℃ 18.84/1600℃			銠白金	白金
	S	0~1600	-7.89/-200℃ 72.28/750℃			銠白金	白金
